1B2と2P3で製作してみた。

コンデンサーの定数と負荷抵抗が若干
変えたが、低音がよく出るようになった気がする。
(個人的な情緒的感想です）

出力がわずかなので違いが明確には

分からないが

学研より手ずくり感があって気に入った。

3個のDC　DC　を使った。

５V−−　　３８V　　　B電源
５V−−　　１．４V　　A電源（ヒーター）
５Vーー　　−３V　　C電源
入力は5V　２A　秋月　DC DC
こんなのも楽しい工作だ。
回路は変えようがなく同一回路である。
ただし、C電源は　負電源DCDC使用
すべて数百円で購入できる。
トランスから用意すると　小生の年金では
数年かかる金額になる。
（あまぞん　に感謝している。）
やはり、世界に一台しかないアンプで聞くと
何やら　うれしい！！

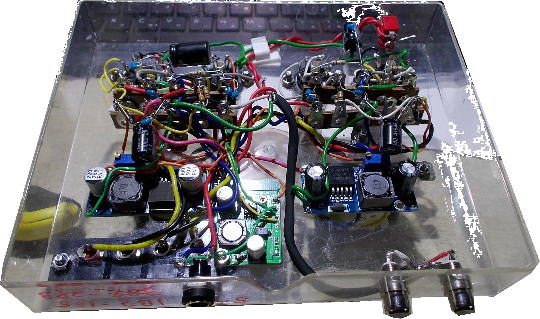

引き出しをひっくり返し、アンプケースにして
あります。

なかなか、おあつらえで　グッドであります。

終段の球は８・７に　３S4　に交換しました。
せっかく一流品が余ってるので、
ただし、ピン位置　３，４は入れ替えました。

完全互換ではありませんので。

電源関連に
コンデンサーなど多く追加したためか
安定してすっきりした音になりました。
直熱型であるためDC-DCのノイズが気になり
ヒーター電源は(可変電圧三端子REG）
LM317に変更

夜間　就寝前に聞くAMPにぴったりです。

戻る

なんといっても、熱くならない真空管であるからして、１００円のアクリル引き出し
でも問題ない。　製作が至ってらくちんであるのと、美しく仕上がる。
自室でゆっくり聞くには１００ｍWもあればたくさんであるし、省エネになる。

DC-DCも４００ｋHz当たりなのでこんな高い周波数を聴ける耳をお持ちの方は
ふつう居ない。　たまに、いらっしゃるらしいが人間ではない。

真っ暗にしてみると、ヒーターはちゃんと光っていた。

部品類はおおむね　ダイソー　と　ラジオ少年　で入手できます。
DC-DCは中国直送　アマゾン通販です。

C

A

B

改良　　2017/11/12
DC-DCの不安定さからか、悲鳴のようなノイズが左右同時に入るようになった。
ヒーター用１．５Vからのようだ。
１００uFと１０４をセットにしヒーター回路に2個取り付け。
B電源にも同一
５V電源に４７０uFと１０４
やすものDC-DCなので、外部負荷に対して、安定が悪いようで２０ｋｈｚ程度の
SWingノイズもついでにcut
今のところ安定しているようである。　直熱管はヒーター電源の変動、やノイズは
もろに現れます、注意必要。　
（結局　DC-DCの１．５Vは不調　LM３１７　アナログに変更）　

完成写真

昭和30年代にビートルズ　サザン　がいたらきっと
こんな音でラジオから聞こえたことだろう。

昔の音という概念が明確にわかる。アンプである。　大いに気に入った
就寝前の音にふさわしい　睡眠の邪魔をしない　アンプである。

昔の音を素晴らしい音で再生する不思議なものである。
